產品詳情

當前位置:首頁快裝高性能氣動調節閥(新品)

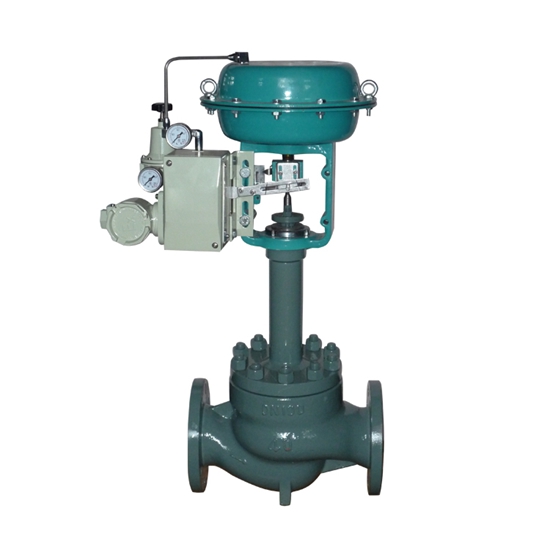

KPM-氣動波紋管調節閥

關注次數:
型號:KPM
技術參數:

KPM-氣動波紋管閥門調節閥額定行程(mm):16、25、40、60、100
執行器型號:ZHA/B-22、ZHA/B-23、ZHA/B-34、ZHA/B-45、ZHA/B-56
流量特性:等百分比、直線型
閥蓋形式:波紋管密封型-40~+350℃
壓蓋形式:螺栓壓緊式

KPM-氣動波紋管閥門調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的,閥芯采用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。

波紋管氣動調節閥特點
該氣動波紋管調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92。

波紋管氣動調節閥適用場景:
該氣動波紋管調節閥上閥蓋采用波紋管密封結構,適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。

波紋管氣動調節閥技術參數:


公稱通徑(DN)20253240506580100125150200250300
閥座直徑(dn)20253240506580100125150200250300
額定流量系數(KV)單座6.91117.627.544691101762754406308751250
套筒6.310162540631001552503705809001300
允許壓差(MPa)單座3.83.23.02.01.81.51.41.00,70.60.50.30.1
套筒6.46.45.25.24.64.63.73.73.53.13.12.62.2
公稱壓力(MPa)1.6、2.5、4.0、6.4
額定行程(mm)16254060100
執行器型號ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
流量特性等百分比、直線型
閥蓋形式波紋管密封型-40~+350℃
壓蓋形式螺栓壓緊式
密封填料V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式單座式、套筒式

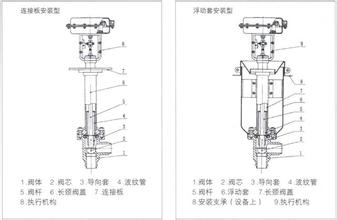

波紋管氣動調節閥結構圖:
