產品詳情

當前位置:首頁自力式調節閥

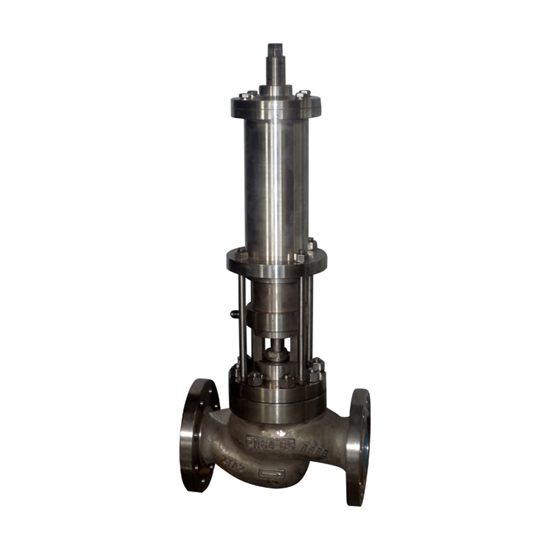

高溫硝酸專用自力式流量調節閥

關注次數:
型號:
技術參數:

高溫硝酸專用自利式安裝重點
1.閥在氣體或低粘度液體介質中使用時,通常ZZY型自力式調壓閥為直立安裝在水平管上,當位置空間不允許時才倒裝或斜裝。
2.為便于現場維修及操作,調壓閥四周應留有適當空間…

自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作,不需要外接電源和二次儀表。又稱自力式控制閥。

自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。壓力分段范圍細且互相交叉,調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。橡膠膜片式檢測,執行機構測精度高、動作靈敏。采用壓力平衡機構,使調節閥反應靈敏、控制準確。

自力式流量調節閥主要技術參數

公稱通徑:DN15~250mm
公稱壓力:PN1.6、2.5、4.0、6.4MPa
法蘭標準:ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式:法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式:標準型-17~+450℃
壓蓋型式:螺栓壓緊式
密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式:單座、套筒型閥芯
流量特性:線性
有效面積(cm):32※ 80 250 630
壓力設定范圍(MPa):0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035 0.3~1.2 0.05~0.3 0.01~0.07
保證壓力閥正常工作的小壓差△Pmin(MPa) :≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上下膜室之間的大壓差(MPa):2.0 1.25 0.4 0.15
材料 膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1; 卡套式接頭:R1/4"
注:※該有效面積所對應的壓力設定范圍不適用于DN150-250。


自力式流量調節閥安裝重點

1.閥在氣體或低粘度液體介質中使用時,通常ZZY型自力式壓力調節閥為直立安裝在水平管上,當位置空間不允許時才倒裝或斜裝。
2.為便于現場維修及操作,調壓閥四周應留有適當空間。
3.當介質為潔凈氣體或液體時,閥前過濾器可不安裝。
4.調壓閥通徑過大(DN≥100 時),應有固定支架當確認介質很潔凈時,件3可不安裝。
5.位置實在不允許時,旁通閥(手動)可以省略(我們不推薦) 。
6.閥組后根據需要用戶可選配止回閥、安全閥等。

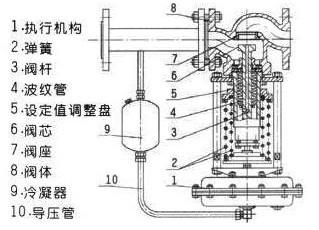

7.閥在蒸汽或高粘度液體介質中使用時,通常ZZY型自力式壓力調節閥為倒立安裝在水平管上,冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水,以后約 3個月灌水一次。
